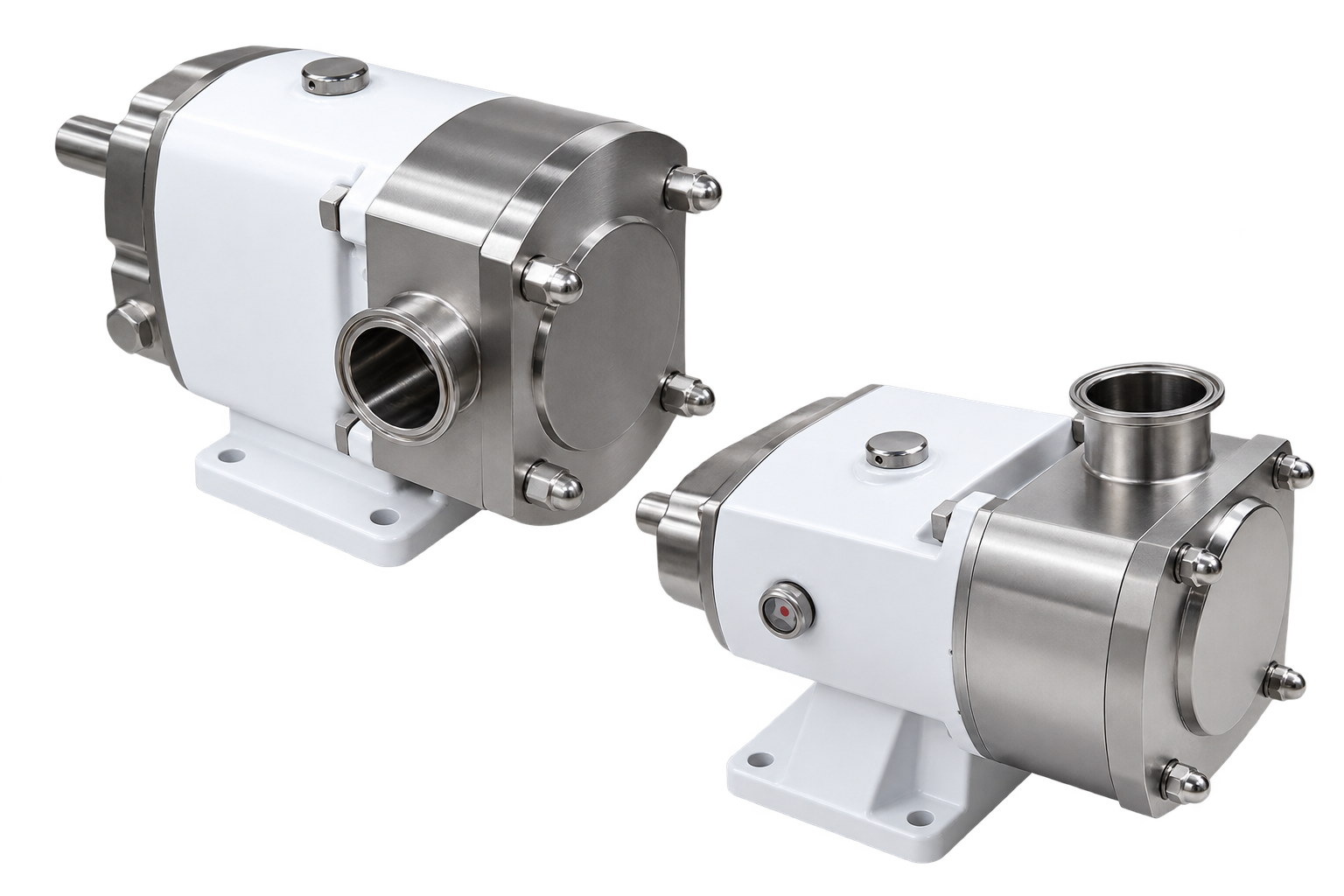

Drehkolbenpumpe
Zwei gegenläufig rotierende Kolben fördern das Medium berührungslos und pulsationsarm durch das Pumpengehäuse. Die spezielle Rotorform schont empfindliche Feststoffe – etwa Fruchtstücke in Joghurt – und macht die TU-Serie zur ersten Wahl, wo klassische Pumpen Produkte beschädigen oder bei wechselnder Viskosität an ihre Grenzen stoßen.
Wie die Drehkolbenpumpe arbeitet

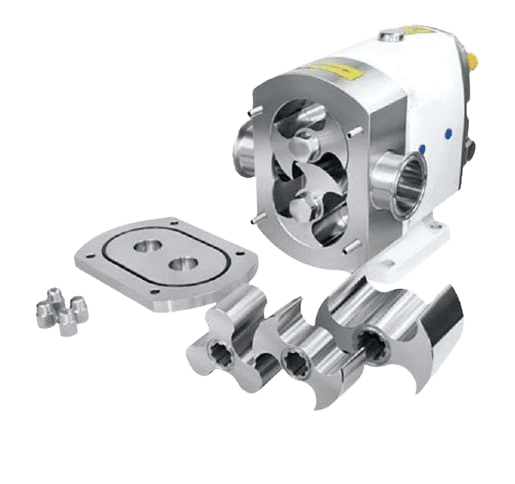

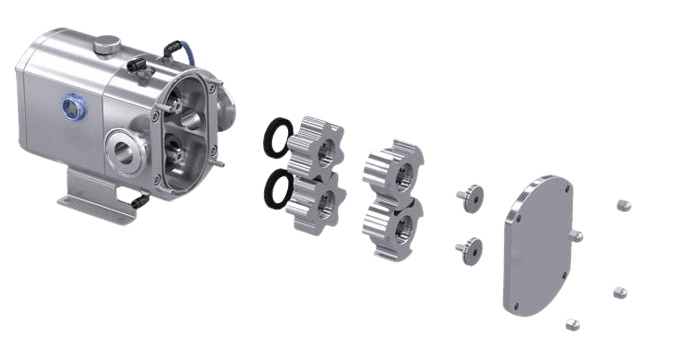

Zwei synchron gegenläufig rotierende Kolben erzeugen ein sich stetig veränderndes Kammervolumen, ohne dass sich die Rotoren dabei berühren. Das Medium wird dadurch schonend von der Saug- zur Druckseite transportiert – ganz ohne Klemm- oder Scherstellen, die empfindliche Feststoffe zerstören würden.
-
01AnsaugenDas Medium füllt den wachsenden Kammerraum auf der Saugseite.
-
02UmschließenDie berührungslosen Rotoren schließen das Medium vollständig ein.
-
03SchonenOhne Klemm- oder Scherstellen bleiben Feststoffe und Struktur intakt.
-
04AusgebenDer Volumenstrom verlässt die Pumpe gleichmäßig und pulsationsarm.
Eigenschaften auf einen Blick
Technische Daten – TU-Serie
Richtwerte je Baugröße – exakte Auslegung nach Ihrem Prozess und Medium
| Typ | Max. Durchfluss [m³/h] | Max. Druck [bar] | Max. Drehzahl [rpm] | Anschlüsse |
|---|---|---|---|---|
| TUL – 20 | 5,0 | 15 | 700 | 1"–DN25 |
| TUL – 23 | 7,1 | 15 | 700 | 1,5"–DN40 |
| TUL – 25 | 10,1 | 15 | 700 | 2"–DN50 |
| TUL – 30 | 16,4 | 15 | 700 | 2"–DN50 |
| TUL – 35 | 20,5 | 12 | 700 | 2,5" |
| TUL – 55 | 16,5 | 12 | 500 | DN65 |
| TUL – 60 | 18,2 | 10 | 500 | 3" |
| TUL – 70 | 42,4 | 15 | 500 | 3" |
| TUL – 80 | 42,2 | 15 | 500 | DN80 |
| TUL – 100 | 54,4 | 10 | 500 | 4"–DN100 |
| TUL – 125 | 69,1 | 10 | 500 | 5"–DN125 |
Werkstoff: Edelstahl 316L/Grauguss oder komplett Edelstahl 316L · Oberflächenrauheit 0,4–0,6 µm · Anschlüsse auch in SMS, RJT, DIN, ISO, Tri-Clamp verfügbar
Typische Einsatzbereiche
Passt die Drehkolbenpumpe zu Ihrem Medium?
Schicken Sie uns Ihre Prozessdaten – wir prüfen kostenlos, ob und wie sich Ihre Anwendung damit lösen lässt.
