Dichtungstechnik für Industriepumpen

Gleitringdichtungen


Einzelfeder-Komponentendichtungen sind bei vielen Pumpenanwendungen die Schwachstelle.

Einige typische Ursachen: konstruktionsbedingter Wellenverschleiß, einseitige Anpressung, gebundene Drehrichtung, extreme Druckempfindlichkeit. Sie begrenzen die Standzeit dramatisch.

Der LEKON UNI-Konzept-Prozess bricht diesen Kreislauf: Schadensmechanismus präzise bestimmen. Konstruktion hinterfragen. Werkstoffe anwendungsspezifisch anpassen.
Komponenten-Gleitringdichtungen im technischen Überblick
Der Befund

Schwachstelle Standard-Dichtung: Zwei typische Probleme aus der Werkstatt

Standard-Komponentendichtungen stoßen im harten Industriealltag schnell an ihre Grenzen. Die Folge sind wiederkehrende Schäden, die Zeit, Budget und Nerven kosten. Erkennen Sie diese beiden typischen Schadensbilder wieder?

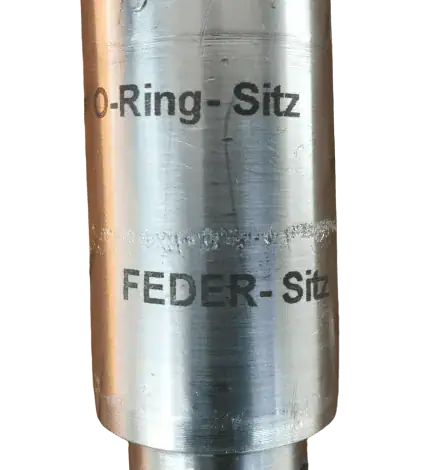

01Eingelaufene Pumpenwelle durch O-Ring und Kegelfeder
Eingelaufene Welle auf dem O-Ring- und Federsitz durch eine klassische Einzelfeder-Dichtung.

Eingelaufene Wellen (Wellenverschleiß)

Einzelfeder-Gleitringdichtungen mit drehrichtungsabhängigen Kegelfedern: Der O-Ring sitzt direkt auf der Welle oder Wellenhülse, das Drehmoment geht über Form- oder Reibschluss. Axialbewegungen und hochfrequente Schwingungen arbeiten O-Ring und Federenden ins Metall ein – Wellenfraß entsteht. Bei dieser Bauart ist das eine mögliche Konstruktionsfolge.

Die Konsequenz im Alltag

Die Gleitringdichtung macht die Welle zum Verschleißteil. Damit wird die Welle selbst zum Prüf- und Kostenfaktor.

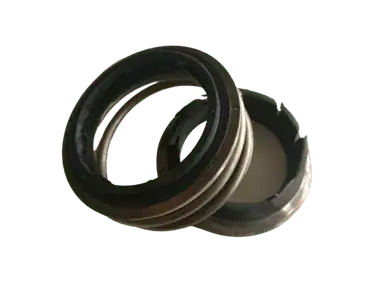

02Zerstörter Elastomerbalg einer defekten Gleitringdichtung
Schadensbild einer klassischen Standard-Dichtung mit sprödem und abgeschertem Elastomerbalg.

Elastomerbalg – die Schwachstelle

Elastomerbalg-Gleitringdichtungen haben verfahrenstechnische Grenzen: Temperatur, Druck, Medien. Thermische Alterung, chemischer Angriff und hohe Systemdrücke engen den Einsatzbereich ein – das Elastomer wird spröde oder quillt auf.

Blockieren oder verkleben die Gleitflächen im Stillstand, übersteigt das Losbrechmoment die Haftreibung auf der Welle. Die Welle dreht im Balgsitz durch – Reibschluss zerstört.

Die Konsequenz im Alltag

Die Gleitringdichtung fällt sofort komplett aus – entweder durch Medien und Druck, die sie nicht verträgt, oder weil der Balgsitz beim Anlaufen der Maschine mechanisch zerstört wird.

Ein reiner Werkstoffwechsel allein reicht nicht. Die Konstruktion muss hinterfragt werden. Genau hier setzt das LEKON UNI-Konzept an.

UNIDie Konsequenz · UNI-Konzept

Standard-Weg vs. LEKON UNI-Konzept

Was sich ändert, wenn die Dichtung nicht mehr nach Werkstoff, sondern nach Schadensmechanismus ausgelegt wird.

Der Standard-Weg
Das LEKON UNI-Konzept
Ihr Vorteil
Der Standard-Weg

Spezialteil pro Pumpe

  • Jede Anwendung = eigene Dichtung
  • Hohe Lagerbindung
  • Viele Varianten
Das LEKON UNI-Konzept

Eine optimierte Konstruktion

  • Eine Bauform für viele
  • Deckt Standardanwendungen ab
  • Weniger Varianten
Ihr Vorteil

Reduzierung der Lagerkosten

  • Weniger Kapital im Lager
  • Besserer Überblick im Regal
  • Geringere Lagerkosten
Der Standard-Weg

Wellenverschleiß

  • Medium zerstört die Welle
  • Fressspuren am O-Ring-Sitz
  • Korrosion an der Welle
  • Welle wird zum Verschleißteil
Das LEKON UNI-Konzept

Statischer O-Ring

  • Kein mechanischer Abrieb
  • Welle bleibt unversehrt
  • Nur Dichtung wird getauscht
Ihr Vorteil

Geringere Kosten durch eingelaufene Wellen

  • Keine eingelaufenen Wellen
  • Geringere Instandhaltungskosten
  • Kürzere Servicezeiten
Der Standard-Weg

Drehrichtungsabhängig

  • Falsche Auswahl = Sofortausfall
  • Einbau nur in einer Richtung
  • Fehlerquelle bei der Montage
Das LEKON UNI-Konzept

Drehrichtungsunabhängig

  • Passt in beide Richtungen
  • Kein Umbau nötig
  • Passt in gängige Pumpen
Ihr Vorteil

Schutz vor teuren Montagefehlern

  • Deutlich weniger Montagefehler
  • Pumpe läuft sofort sicher an
  • Geringere Stillstandskosten
Der Standard-Weg

Reparatur nach Ausfall

  • Reaktiv statt präventiv
  • Häufig ungeplant
  • Oft in der Nachtschicht
Das LEKON UNI-Konzept

Präventiver Schutz

  • Unanfälliger gegen Blockieren
  • Unanfälliger gegen Verkleben
  • Unempfindlicher gegen Vibrationen
Ihr Vorteil

Weniger ungeplante Notfall-Einsätze

  • Höhere Anlagenverfügbarkeit
  • Weniger ungeplante Stillstände
  • Planbare Instandhaltung
Der Standard-Weg

Ständiger Werkstoffwechsel

  • Teurere Materialien
  • Schaden kommt wieder
  • Keine Ursachenlösung
Das LEKON UNI-Konzept

Ursachenbekämpfung

  • Dichtung auf Schadensmechanismus abgestimmt
  • Konstruktive Lösung
  • Nachhaltige Standzeit
Ihr Vorteil

Schluss mit teuren Material-Experimenten

  • Keine Material-Experimente
  • Weniger Dichtungswechsel
  • Planbare Instandhaltung

UNI-Konzept

Der UNI-Konzept-Prozess führt vom Schadensbild zur konstruktiven Lösung. Er geht von den Betriebsbedingungen, Belastungen und der vorhandenen Konstruktion aus – für weniger Ausfälle und längere Standzeit.

UNI-Konzept im Überblick

Pumpenausfälle: Ursache prüfen.

Nennen Sie Pumpe, Medium und Problem. Wir prüfen den Schadensmechanismus und ob das UNI-Konzept die Ausfallursache reduziert.

Lieferprogramm & Dichtungskompetenz

Von der Komponentengleitringdichtung bis zur Cartridge.

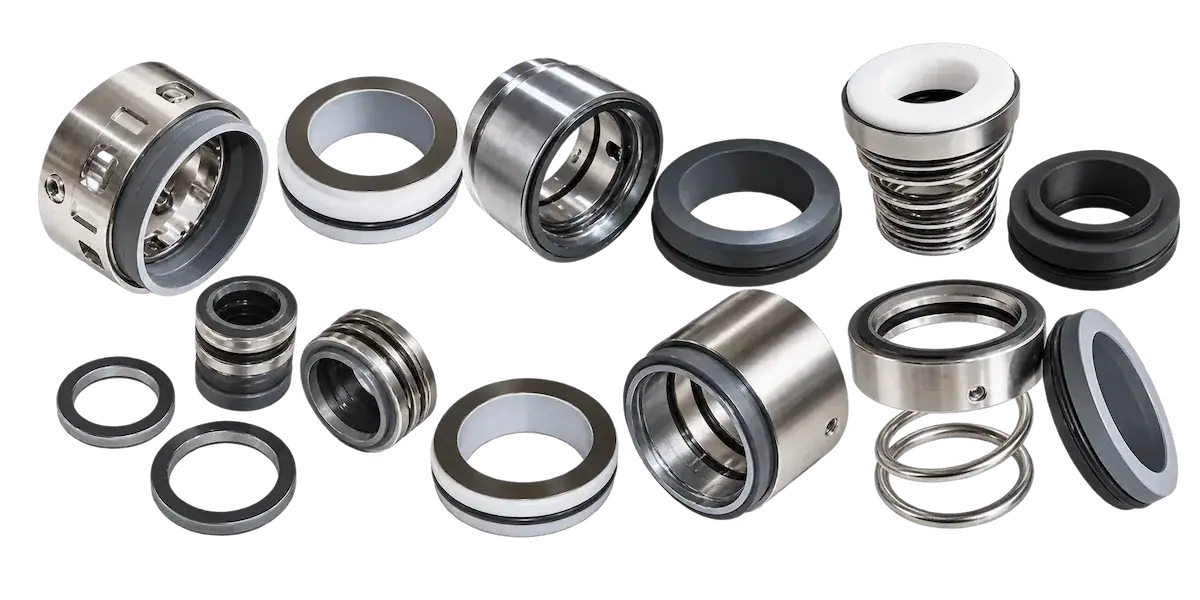

Komponenten-Gleitringdichtung

Komponenten-Gleitringdichtungen

  • Entlastete Ausführungen
  • Belastete Ausführungen
  • Stationärteile
Cartridge-Gleitringdichtung

Cartridge-Gleitringdichtungen

  • Dynamische Bauweise
  • Stationäre Bauweise
  • Einfach wirkend
  • Doppelt wirkend
  • Geteilte Dichtungen
  • Gleitringdichtungen für Rührwerke
OEM-Gleitringdichtung

OEM-Gleitringdichtungen

  • Passend für HILGE, KSB, Grundfos
  • Fristam, Alfa Laval
  • A.P.V, Tuchenhagen
  • Sonderserien & weitere Hersteller auf Anfrage

Herstellernamen dienen ausschließlich der Zuordnung der Passgenauigkeit. Es besteht keine Verbindung zu den genannten Herstellern.

Typische Einsatzbereiche

  • Lebensmittel
  • Getränke
  • Brauereien
  • Chemie
  • Abwasser
  • Zellstoff & Papier
